| Place of Origin: | China |
| Markenname: | MBS |
| Zertifizierung: | TUV |
| Model Number: | LXR002-2 |
| Name: | blade for table saw |
|---|---|
| Carbide material: | YG8 |
| Welding: | Auto-machine weld |
| Tooth pitch: | Laser cut |
| Surface treatment: | Oiled or painted |
| Color: | Natural |
| Feature: | Thin Kerf |
| Cutting: | Rip Cut |
| Diameter: | 140mm to 600mm |
| Plate thickness: | 1.4mm to 3.5mm |
| Kerf: | 2.0mm to 5.2mm |
| Teeth Number: | 20 to 40 |
| Bore diameter: | 20, 22,23, 25.4, 30, 32, 40, ect |
| Body material: | 65Mn |

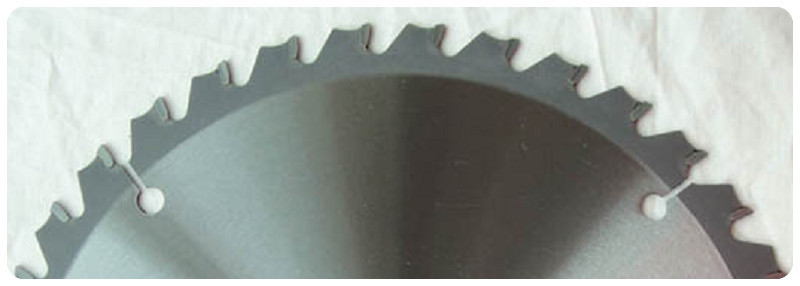

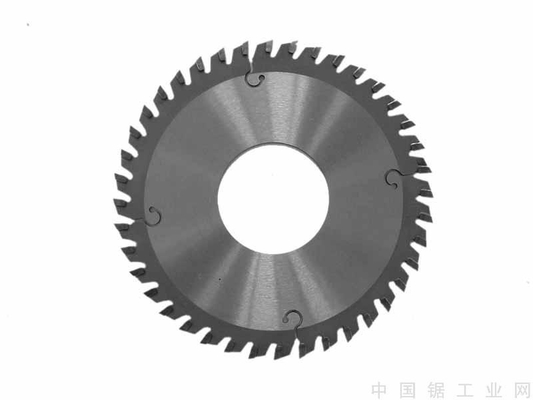

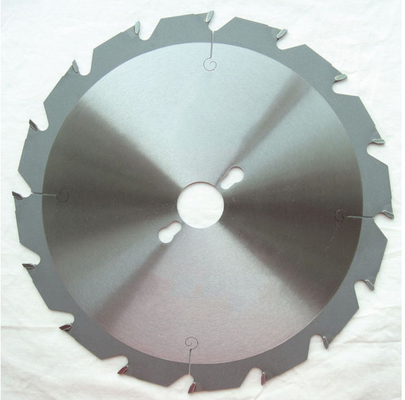

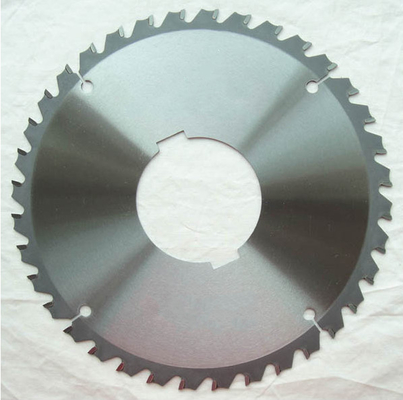

Sägeblatt für Tischkreissäge mit dünnem Schnitt für Längsschnitte in Holz, Durchmesser von 140 mm bis 600 mm mit gestanzten Expansionsschlitzen
mit oder ohne Rückschlagschutz & lasergeschnittene Expansionsschlitze
Für Mehrfach-Längsschnitte in Weichholz, Hartholz, gelegentliche Querschnitte, auch zum Schneiden von Sperrholz und Spanplatten. Dünner Schnitt reduziert Materialverschwendung erheblich.
Qualität: für Industrie und Profi-Markt
Bohrung: alle Größen und auf Anfrage, einschließlich 30 mm, 40 mm, 50 mm, 60 mm, 70 mm, 80 mm.
Zähnezahl kann auf Anfrage angepasst werden.Wischer sind auf Anfrage erhältlich.
Zahnart: ATB, FT
Es gibt vier grundlegende Sägeblatttypen, die durch die Form oder den Schliff ihrer Zähne bestimmt werden. Dies sind Flachzahn (FTG), Wechselzahn (ATB), Kombinationszahn (ATBR) und Dreifach-Chip-Zahn (TCG) [Abbildung 1 und Foto A].
FTG-Blätter haben Zähne, deren Oberkanten rechtwinklig zur Sägeblattplatte stehen. Diese Zähne, auch als Räumer bezeichnet, greifen das Holz ähnlich wie ein Meißel an, der die Enden einer Aussparung herausschneidet. Sie schneiden schnell und sind langlebig, erzeugen aber keine saubere Oberfläche. Sie sind für Längsschnitte ausgelegt, also für das Sägen senkrecht zur Maserung.
Die Zähne an ATB-Blättern sind über die Oberkante abgewinkelt, wobei jeder zweite Zahn in die entgegengesetzte Richtung „geneigt“ ist. Die Form des Zahns bewirkt, dass er die Holzfasern sauber mit einer Schneidebewegung trennt. Je steiler der Fasenwinkel, desto sauberer schneiden die Zähne, aber desto schneller werden sie stumpf (Abbildung 2). Die meisten ATB-Blätter mit 40 Zähnen werden als „Allzweck“-Blätter vermarktet.
Kombinationsblätter bestehen aus 50 Zähnen, die in Sätzen von fünf angeordnet sind, mit vier ATB-Zähnen, gefolgt von einem Räumerzahn (daher die Bezeichnung ATBR). Die ATB-Zähne sind für saubere Querschnitte ausgelegt, während die Räumerzähne beim Längsschnitt helfen. Kombinationsblätter gelten ebenfalls als „Allzweck“-Blätter.
Die Zähne an einem TCG-Blatt wechseln sich zwischen einem Räumerzahn und einem abgeschrägten Zahn ab. Der abgeschrägte Zahn bearbeitet den Schnitt vor, während der folgende FTG-Zahn ihn säubert. Diese Zahnkonfiguration ist für das Sägen dichter Materialien gedacht: Kunststofflaminate, Festkörpermaterialien wie Corian und Nichteisenmetalle wie Messing und Aluminium. Spitze ATB-Zähne würden bei diesem Material schnell abstumpfen.
Größe und Spezifikationen:
| Durchmesser (mm) | Schnittbreite (mm) | Körperstärke (mm) | Zähnezahl |
| 140 | 2,0 | 1,4 | 20, 24 |
| 160 | 2,0 | 1,4 | 24,30 |
| 180 | 2,2 | 1,6 | 16,24,30 |
| 200 | 2,2 | 1,6 | 16,24,28,32,36 |
| 225 | 2,2 | 1,6 | 16,28,32,36 |
| 250 | 2,2 | 1,6 | 16,20, 24,32,36 |
| 280 | 2,8 | 2,0 | 16,20, 24,32,36 |
| 300 | 2,5 | 1,8 | 20,24,28,32,36 |
| 300 | 2,8 | 2,0 | 20,24,28,32,36 |
| 300 | 3,2 | 2,2 | 20,24,28,32,36 |
| 320 | 3,0 | 2,2 | 20,24,32,36 |
| 320 | 3,2 | 2,2 | 20,24,32,36 |
| 350 | 3,0 | 2,2 | 24,28,40 |
| 350 | 3,5 | 2,5 | 24,28,40 |
| 400 | 4,0 | 2,8 | 24,28,32, 36 |
| 450 | 4,4 | 3,0 | 24 |
| 500 | 4,8 | 3,5 | 28 |
| 550 | 4,8 | 3,5 | 28 |
| 600 | 5,2 | 3,5 | 32 |
Anmerkung: Andere spezielle Größen und Spezifikationen können für unsere Kunden maßgeschneidert werden.
Vorteile unserer Produkte:
Um ein gutes Schnittergebnis zu erzielen, müssen die Sägeblätter auf die spezifische Drehzahl und den Einsatzbereich gespannt werden. Das Spannen erfolgt durch Einwalzen kreisförmiger Bahnen in den Sägeblattkörper, wodurch Spannungen im Stahl entstehen.
Alle Endkontrollen werden auf unserer CNC-gesteuerten Messmaschine durchgeführt. Unter Verwendung von vier Kameras, die höchste Bildgenauigkeit liefern, misst die Maschine die gesamte Schneidgeometrie der Zähne und die Zentrierung der Spitze. Außerdem misst die Maschine das Löten der Spitzen und zeichnet jede Abweichung auf, die dann an die Lötroboter zur Anpassung weitergegeben wird.
