| Herkunftsort: | China |
| Markenname: | MBS |
| Zertifizierung: | TUV |
| Modellnummer: | LXR011-750-01 |
| Name: | Karbidspitzen Sägeblätter für nicht-ferne Meta |
|---|---|
| Karbid-Material: | YG8 |
| Schweißen: | Schweißmaschinen |
| Zahnteilung: | Laserschnitt |
| Oberflächenbehandlung: | mit einer Dicke von mehr als 50 g |
| Farbe: | Natürlich |
| Qualität: | Industrie- und berufliche Nutzung |
| Besonderheit: | für Nichteisenmetalle |
| Größe: | 750 mm |
| Zähne nummerieren: | 140 |
| Plattendicke: | 3.6mm |
| Kerf: | 4,6 mm |
| Gehäusematerial: | 65MN |

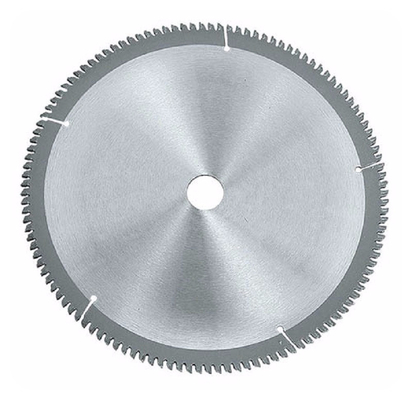

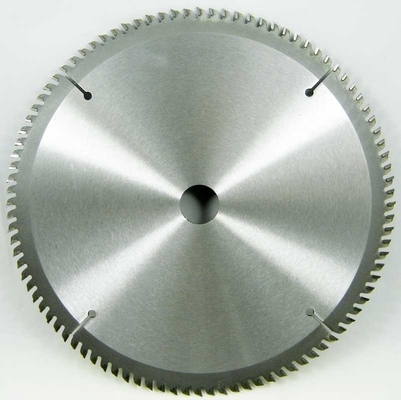

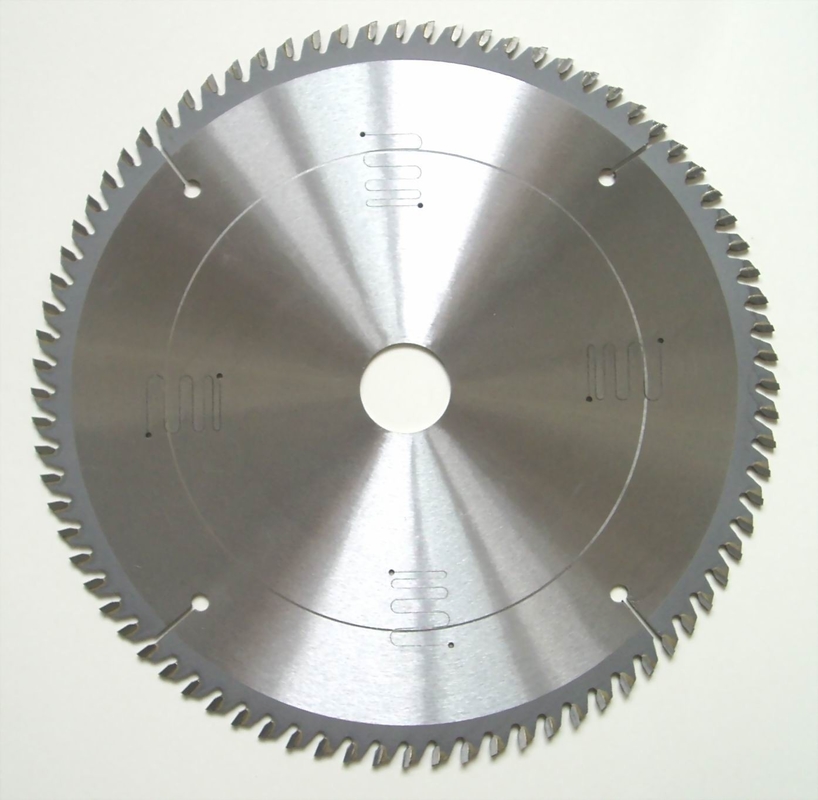

Hartmetall-Sägeblätter für NE-Metalle | MBS Hardware | 750 x 4,6/3,6 x 30 Z=140
Diese Art von TCT-Kreissägeblättern (Sierras Circulars) sind als Schneidblätter für NE-Metalle konzipiert, die zum Schneiden von Aluminiumprofilen, Aluminium-Vollmaterial, Kupfer, Messing und anderen NE-Metallen geeignet sind.
Für das Schneiden von Aluminiumprofilen wird empfohlen, α= +5° zu wählen;
Für das Schneiden von Aluminium-Vollmaterial wird empfohlen, α= -5 zu wählen
Qualität: für den Industrie- und Profimarkt
Durchmesser: 750 mm
Schnittbreite: 4,6 mm
Plattendicke: 3,6 mm
Bohrung: 30 mm
Zähnezahl: 140
Zahnform: TCG
Es gibt vier grundlegende Blattarten, die durch die Form oder den Schliff ihrer Zähne bestimmt werden. Dies sind Flachzahn (FTG), Wechselzahn (ATB), Kombinationszahn (ATBR) und Dreifach-Chip-Zahn (TCG) [Abbildung 1 und Foto A].
FTG-Blätter haben Zähne, deren Oberkanten rechtwinklig zur Sägeplatte stehen. Diese Zähne, auch als Räumer bezeichnet, greifen das Holz ähnlich wie ein Meißel an, der die Enden einer Aussparung herausschneidet. Sie schneiden schnell und sind langlebig, erzeugen aber keine saubere Oberfläche. Sie sind zum Längsschneiden konzipiert, also zum Sägen senkrecht zur Maserung.
Die Zähne an ATB-Blättern sind über die Oberkante abgewinkelt, wobei jeder zweite Zahn in die entgegengesetzte Richtung "geneigt" ist. Die Form des Zahns bewirkt, dass er die Holzfasern sauber mit einer schneidenden Bewegung trennt. Je steiler der Fasenwinkel, desto sauberer schneiden die Zähne, aber desto schneller werden sie stumpf (Abbildung 2). Die meisten ATB-Blätter mit 40 Zähnen werden als "Allzweck"-Blätter vermarktet.
Kombinationsblätter bestehen aus 50 Zähnen, die in Sätzen von fünf angeordnet sind, mit vier ATB-Zähnen, gefolgt von einem Räumerzahn (daher die Bezeichnung ATBR). Die ATB-Zähne sind so konzipiert, dass sie sauber quer schneiden, während die Räumerzähne beim Längsschneiden helfen. Kombinationsblätter gelten ebenfalls als "Allzweck"-Blätter.
Die Zähne eines TCG-Blattes wechseln sich zwischen einem Räumerzahn und einem abgeschrägten Zahn ab. Der abgeschrägte Zahn schruppt den Schnitt vor, während der folgende FTG-Zahn ihn säubert. Diese Zahnkonfiguration ist für das Sägen dichter Materialien gedacht: Kunststofflaminate, Festkörpermaterialien wie Corian und NE-Metalle wie Messing und Aluminium. Spitze ATB-Zähne würden bei diesem Material schnell abstumpfen.
Andere Größen und Spezifikationen:
| Durchmesser (mm) | Schnittbreite (mm) | Körperstärke (mm) | Zähnezahl |
| 125 | 2,6 | 1,6 | 36,40 |
| 150 | 2,6 | 1,6 | 48 |
| 165 | 2,6 | 1,6 | 48,50 |
| 180 | 2,8 | 1,8 | 56 |
| 200 | 2,8 | 1,8 | 62,64 |
| 216 | 2,8 | 1,8 | 62,64 |
| 230 | 3,0 | 2,0 | 64,72 |
| 250 | 3,0 | 2,0 | 72,80,100,120 |
| 300 | 3,2 | 2,2 | 72,84,96,120 |
| 350 | 3,2 | 2,2 | 84,96,108,120 |
| 400 | 3,5 | 2,5 | 96.108,112,120 |
| 420 | 3,5 | 2,5 | 96,108,112, 120 |
| 450 | 3,8 | 2,8 | 108,120, 132 |
| 500 | 3,8 | 2,8 | 120,132, 144 |
| 550 | 3,8 | 2,8 | 120, 132, 144 |
| 600 | 4,0 | 3,0 | 120, 140, 160 |
| 650 | 4,0 | 3,0 | 80, 120, 140 |
| 700 | 4,2 | 3,2 | 80, 120, 150 |
| 750 | 4,6 | 3,6 | 120, 140, 160, |
Anmerkung: Andere spezielle Größen und Spezifikationen können für unsere Kunden maßgeschneidert werden.
Vorteile unserer Produkte:

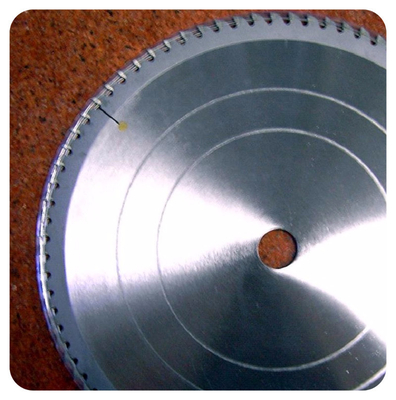

Um ein gutes Schnittergebnis zu erzielen, müssen die Sägeblätter auf die spezifische Drehzahl und den Einsatzbereich gespannt werden. Das Spannen erfolgt durch Einwalzen kreisförmiger Spuren in den Sägekörper, wodurch Spannungen im Stahl entstehen.
Alle Endkontrollen werden auf unserer CNC-gesteuerten Messmaschine durchgeführt. Unter Verwendung von vier Kameras, die höchste Bildgenauigkeit liefern, misst die Maschine die gesamte Schneidgeometrie der Zähne und die Zentrierung der Spitze. Außerdem misst die Maschine das Löten der Spitzen und zeichnet jede Abweichung auf, die dann an die Lötroboter zur Anpassung weitergegeben wird.
