| Place of Origin: | China |
| Markenname: | MBS |
| Zertifizierung: | TUV |
| Model Number: | LXR014-00 |
| Name: | TCT Circular Saw Blades industrial use |
|---|---|
| Carbide material: | YG8 |
| Welding: | Auto-machine weld |
| Tooth pitch: | Laser cut |
| Surface treatment: | Oiled or painted |
| Color: | Natural |
| Function: | for cutting cast iron |
| Feature: | Big sizes up to 1800mm |
| Body material: | 65Mn |

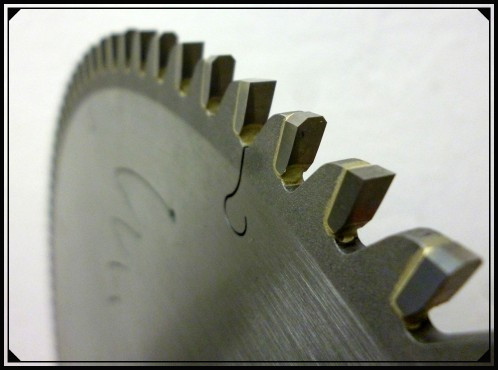

TCT Kreissägeblätter von höchster Qualität für den industriellen Einsatz zum Schneiden von Gusseisenkörpern mit speziellen Zähnen, hergestellt in China
Diese Art von TCT Kreissägeblättern ist speziell als Schneidblätter für Stahlbarren konzipiert. Die Blätter werden in Stahlwerken, nahtlosen Stahlrohrwerken, Radnabenwerken und anderen Fabriken für schwere Maschinen eingesetzt, um Stahlbarren, Stahlstangen mit großem Durchmesser, Schienen und andere großformatige Stahlprofile zu schneiden. Die Blätter können auch zum Schneiden von Gusseisen und Nichteisenmetallen wie Aluminium, Kupfer, Messing usw. verwendet werden.
Qualität: für den Industrie- und Profimarkt
Bohrung: alle Größen und auf Anfrage, einschließlich 60 mm, 80 mm, 100 mm, 150 mm usw.
Die Zähnezahl kann auf Anfrage angepasst werden.
Zahnart:
Es gibt vier grundlegende Blattarten, die durch die Form oder den Schliff ihrer Zähne bestimmt werden. Dies sind Flachzahn (FTG), Wechselzahn (ATB), Kombination (ATBR) und Dreifachzahn (TCG) [Abbildung 1 und Foto A].
FTG-Blätter haben Zähne, deren Oberkanten rechtwinklig zur Sägeplatte stehen. Diese Zähne, auch als Räumer bezeichnet, greifen das Holz ähnlich wie ein Meißel an, der die Enden einer Aussparung herausschneidet. Sie schneiden schnell und sind langlebig, erzeugen aber keine saubere Oberfläche. Sie sind für das Längsschneiden konzipiert, also das Sägen senkrecht zur Maserung.
Die Zähne an ATB-Blättern sind über die Oberkante abgewinkelt, wobei jeder zweite Zahn in die entgegengesetzte Richtung „geneigt“ ist. Die Form des Zahns bewirkt, dass er die Holzfasern sauber mit einer schneidenden Bewegung trennt. Je steiler der Fasenwinkel, desto sauberer schneiden die Zähne, aber desto schneller werden sie stumpf (Abbildung 2). Die meisten ATB-Blätter mit 40 Zähnen werden als „Allzweck“-Blätter vermarktet.
Kombinationsblätter bestehen aus 50 Zähnen, die in Sätzen von fünf angeordnet sind, mit vier ATB-Zähnen, gefolgt von einem Räumerzahn (daher die Bezeichnung ATBR). Die ATB-Zähne sind so konzipiert, dass sie sauber quer schneiden, während die Räumerzähne beim Längsschneiden helfen. Kombinationsblätter gelten ebenfalls als „Allzweck“-Blätter.
Die Zähne an einem TCG-Blatt wechseln sich zwischen einem Räumerzahn und einem abgeschrägten Zahn ab. Der abgeschrägte Zahn schruppt den Schnitt, während der folgende FTG-Zahn ihn säubert. Diese Zahnkonfiguration ist für das Sägen dichter Materialien gedacht: Kunststofflaminate, feste Oberflächenmaterialien wie Corian und Nichteisenmetalle wie Messing und Aluminium. Spitze ATB-Zähne würden bei diesem Material schnell abstumpfen.
Größe und Spezifikationen:
| Durchmesser (mm) | Schnittbreite (mm) | Körperstärke (mm) | Zähnezahl |
| 450 | 6 | 4,5 | 52 |
| 540 | 6,5 | 5,0 | 60/80 |
| 630 | 6,5 | 5,0 | 60/80 |
| 660 | 6,5 | 5,0 | 70/80 |
| 710 | 7 | 5,5 | 60/70/80 |
| 760 | 7 | 5,5 | 60/70/80 |
| 830 | 7 | 5,5 | 70/100 |
| 965 | 8 | 6,5 | 50/60/90 |
| 1010 | 8 | 6,5 | 60/80 |
| 1080 | 8 | 6,5 | 60/80 |
| 1140 | 8 | 6,5 | 48/50/60/70/72 |
| 1180 | 8 | 6,5 | 54/60/70/80 |
| 1250 | 8,5 | 7,0 | 50/54/80 |
| 1320 | 8,5 | 7,0 | 50/60/80 |
| 1500 | 9,5 | 8,0 | 50/80 |
| 1800 | 10,5 | 9,0 | 60/90 |
Anmerkung: Andere spezielle Größen und Spezifikationen können für unsere Kunden maßgeschneidert werden.
Vorteile unserer Produkte:
Um ein gutes Schnittergebnis zu erzielen, müssen die Sägeblätter auf die spezifische Drehzahl und den Einsatzbereich gespannt werden. Das Spannen erfolgt durch Einwalzen kreisförmiger Bahnen in den Sägekörper, wodurch Spannungen im Stahl entstehen.
Alle Endkontrollen werden auf unserer CNC-gesteuerten Messmaschine durchgeführt. Unter Verwendung von vier Kameras, die ein Höchstmaß an Bildgenauigkeit bieten, misst die Maschine die gesamte Schneidgeometrie der Zähne und die Zentrierung der Spitze. Außerdem misst die Maschine das Löten der Spitzen und zeichnet jede Abweichung auf, die dann an die Lötroboter zur Anpassung weitergegeben wird.
